Projekt instalacji elektrycznej w hali produkcyjnej: bilans mocy, strefy pracy i rezerwy pod rozbudowę

Uruchomienie nowych linii maszynowych lub rozbudowa parku technologicznego w hali produkcyjnej wymaga zaprojektowania wydajnej instalacji elektrycznej. Taki system musi wytrzymać potężne obciążenia bieżącej produkcji oraz zostawić szerokie pole do przyszłego rozwoju. Inżynierowie uwzględniają specyfikę pracy urządzeń o wysokim poborze mocy, natężenie ruchu personelu oraz strefy o rygorystycznych wymaganiach zasilania. Przystąpienie do rysowania schematów poprzedza szczegółowa inwentaryzacja obiektu. Specjaliści analizują profil obciążeń, układ stref roboczych, wielozmianowy tryb pracy oraz harmonogram planowanych zmian modernizacyjnych.

Bilans mocy i podział na obwody warunkujące stabilność zasilania

Prawidłowy bilans mocy opiera się na zsumowaniu mocy znamionowych wszystkich maszyn pracujących jednocześnie. Projektanci uwzględniają przy tym współczynnik jednoczesności, ponieważ napędy rzadko wchodzą na maksymalne obroty w tej samej sekundzie. Dokładne wyliczenie zapotrzebowania na moc zapobiega przeciążeniom sieci i całkowitym awariom zasilania. Wymaga to zebrania pełnej dokumentacji technicznej dla każdego stanowiska produkcyjnego. Kluczowe parametry obejmują moc znamionową, napięcie, pobór prądu, współczynnik mocy cos φ oraz charakterystykę pracy maszyny. Analiza cykli działania uwzględnia krytyczny moment rozruchu, pełne obciążenie, stan jałowy oraz proces odłączania układu.

Podział całej infrastruktury na odrębne obwody dla konkretnych stref lub grup maszyn stanowi fundament bezpieczeństwa obiektu. Niezależne zasilanie poszczególnych linii ogranicza skutki ewentualnych zwarć do wąskiego obszaru, co minimalizuje kosztowne przestoje reszty zakładu. Dobór zabezpieczeń, w tym wyłączników nadprądowych i różnicowoprądowych, zawsze odpowiada specyfice obciążeń. Maszyny generujące potężny prąd rozruchowy potrzebują aparatury o opóźnionym działaniu, która nie rozłączy układu w pierwszych ułamkach sekund po uruchomieniu silnika.

Prowadzenie tras kablowych zależy od warunków środowiskowych panujących w konkretnej części hali. Przewody zyskują precyzyjnie dobrany przekrój oraz osłony odporne na agresywne uszkodzenia mechaniczne. Wymagania dotyczące budowy i montażu takich układów precyzuje seria norm PN-HD 60364. Kwestie bezpiecznej eksploatacji sprzętu elektrycznego podlegają z kolei rygorystycznym wytycznym normy PN-EN 50110-1. Przestrzeganie tych ujednoliconych standardów gwarantuje, że instalacja przetrwa dekady intensywnego wykorzystania.

Planowanie rezerwy pod rozbudowę parku maszynowego i automatyzację

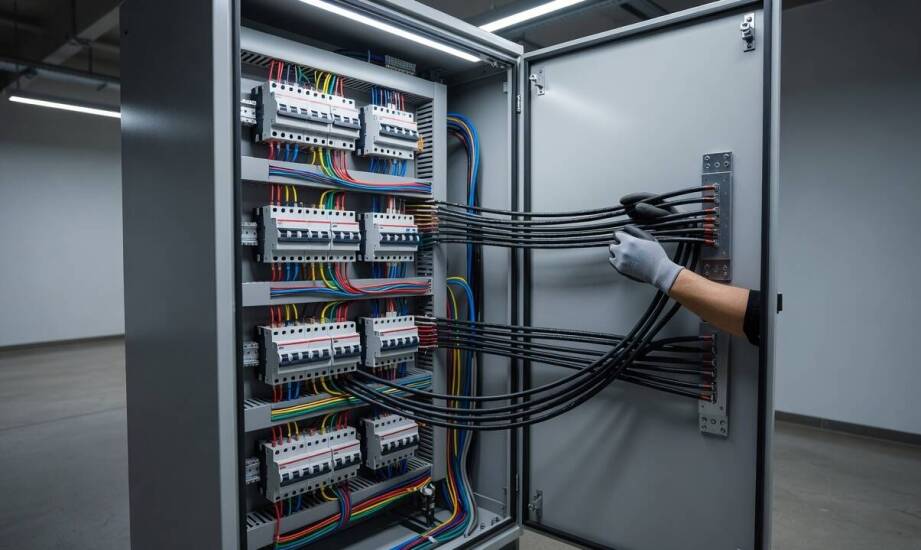

Projektowanie szaf sterowniczych oraz rozdzielnic obwodowych zakłada zostawienie fizycznego zapasu miejsca. Zamiast opierać się na sztywnych procentach, architekturę tablic rozdzielczych uzupełnia się o rezerwę modułów dobraną bezpośrednio do indywidualnego planu rozbudowy zakładu. Odpowiedni margines w początkowym bilansie pozwala podłączyć nowe obrabiarki bez konieczności kosztownej przebudowy głównego przyłącza. Projekt od pierwszych szkiców obejmuje zasilanie oświetlenia technicznego, gniazd serwisowych oraz tras pod systemy automatyki. Wydzielenie przestrzeni na dodatkowe kable sterownicze czy nowe moduły sterowników PLC upraszcza wprowadzanie zmian w kolejnych latach.

Środowisko przemysłowe narzuca wykonawcom rygorystyczne wymagania materiałowe. Wysoka wilgotność powietrza, osady z pyłu, ekstremalne temperatury lub obecność substancji lotnych wymuszają montaż osprzętu o podwyższonym stopniu ochrony IP. Strefy zagrożone wybuchem wymagają zastosowania certyfikowanych rozwiązań całkowicie zgodnych z dyrektywą ATEX. Dobrze zaplanowane szerokie korytka kablowe ułatwiają późniejszą diagnostykę i dodawanie przewodów. Wydzielenie osobnych obwodów dla oświetlenia awaryjnego i automatyki zapewnia im niezależność od wahań napięcia na głównych liniach produkcyjnych.

Projektowanie układów zasilania w obiektach przemysłowych opiera się na analizie rzeczywistych obciążeń konkretnego parku maszynowego. Warszawska firma Elektro-start, realizująca zaawansowane instalacje elektryczne w stolicy i okolicach w promieniu 50 kilometrów, dopasowuje architekturę obwodów do wymogów procesów technologicznych. Zrozumienie specyfiki poszczególnych branż pozwala inżynierom przewidzieć punkty krytyczne systemu. Skrupulatne zaplanowanie tras zasilania sprawia, że dodanie nowej linii pakującej staje się standardową operacją techniczną.

Bezbłędnie zaprojektowana sieć elektryczna w hali produkcyjnej ewoluuje razem z całym przedsiębiorstwem. O możliwości łatwej rozbudowy układu decyduje bezpieczny zapas mocy w głównym bilansie, przemyślana ilość wolnego miejsca w rozdzielnicach oraz stworzenie precyzyjnej dokumentacji technicznej. Marka zastosowanego gniazda czy wyłącznika ma mniejsze znaczenie niż poprawna topologia całego systemu. Solidne przygotowanie infrastruktury bazowej sprawia, że każda kolejna modernizacja zakładu przebiega płynnie i omija szerokim łukiem ryzyko wstrzymania produkcji.
